人造的髖關節是髖關節等關節因為生病受損時的替代品，是仿照人體髖關節的整體結構，將假體柄部插入股骨髓腔內的，來利用頭部與關節臼或假體金屬杯形成旋轉，實現股骨的曲伸和運動。是一種高科技的精密醫療產品。國宇量儀生產的產品在人造髖關節測量中有廣泛的應用 。

那么在測量中我們關注的參數有以下幾點：

 髖關節錐柄的外錐

髖關節 球頭的內錐；
        髖關節球頭直徑；
        內外錐的直線度、圓度；

那么這些尺寸為什么要得到有效控制呢？

髖關節錐度控制在公差范圍之內時,錐柄與球頭通過錐面鎖定配合良好,不易造成松動和磨損.
       假設錐度偏大,錐柄與球頭內錐面只有一部分接觸,甚至是線接觸,這在使用過程中極易磨損,容易松動.
        而如果錐度變小,此時整個錐柄處將變小,接觸面減小,無法正確配合,松動,使用壽命低.

      直線度良好時,其錐柄與球頭內錐面完全是錐面配合,其承載能力大,鎖定效果好.
      如果是錐面內凹,錐柄的兩端與球頭內表面先接觸,容易出現磨損,降低假體使用壽命.
      如果是錐面外凸,則錐柄的中間突出部分先與內錐面接觸,錐柄與球頭出現了間隙,導致假體加速損壞并失效.

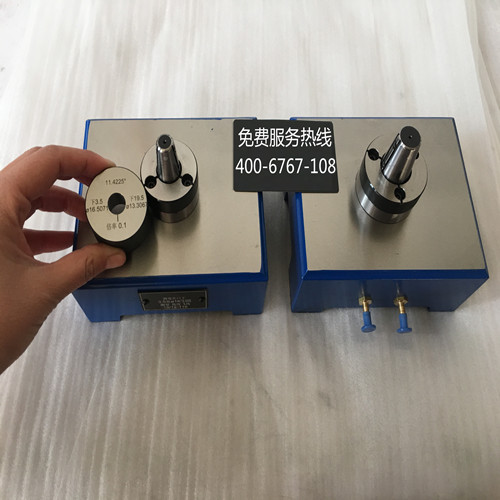

國宇量儀生產的髖關節測量錐度測頭，測頭為髖關節錐度產品特殊定制生產，

（1）工件兩個截面圓度。同一高度截面測量XY兩個方向直徑的差值。

測量原理：θ=2*artan((A+△A-B-△B)/2H)

1、測量過程：

（1）工人將標準件放入錐度測頭作為下限標件，校正完成之后抬高標準件作為上限校正，完成上下限校正后即可進正常測量。

（2）工人將工件插入測頭，按下測量開關電箱采集數據并計算相關數值。并對測量結果進行判斷發出聲光報警。

（3）保存數據后電腦SPC軟件對數據進行統計分析，根據工件公差帶計算CPK，CP等值，并實時顯示相關控制圖。
